標準電源

PSNシリーズ
PSKシリーズ
MPシリーズ
GXNシリーズ

GXN 25W・50W・100W・150W　単出力

型式名一覧

25W
型式名 出力電圧 出力電流
GXN-05005 5V 5A
GXN-122R1 12V 2.1A
GXN-151R6 15V 1.6A
GXN-241R2 24V 1.2A
GXN-480R5 48V 0.5A
50W
型式名 出力電圧 出力電流
GXN-05010 5V 10A
GXN-124R2 12V 4.2A
GXN-153R3 15V 3.3A
GXN-242R5 24V 2.5A
GXN-48001 48V 1A
100W
型式名 出力電圧 出力電流
GXN-05020 5V 20A
GXN-128R4 12V 8.4A
GXN-156R6 15V 6.6A
GXN-24005 24V 5A
GXN-48002 48V 2A
150W
型式名 出力電圧 出力電流
GXN-05030 5V 30A
GXN-12012 12V 12A
GXN-15010 15V 10A
GXN-247R5 24V 7.5A
GXN-483R7 48V 3.7A

標準仕様

入
力
 相数 1φ
定格入力電圧・許容範囲 AC100V・（AC90V〜AC132V）、DC110V〜175V
周波数 47Hz〜440Hz
効率 75%（TYP）
突入電流 15A（TYP）（定格入出力時、+25℃）
入力電流 1.4A（TYP）（定格入出力時、+25℃）
ノイズフィルタ 内蔵
出
力
条
件		 電圧可変範囲 ±10％
リップル・ノイズ 出力電圧×1.0％+50ｍV P=P MAX（DC〜100MHz）
入力変動 出力電圧×0.4％ MAX
負荷変動 出力電圧×0.8％ MAX（0％〜100％）
温度係数 出力電圧×0.02％/℃ MAX（0℃〜50℃）
ドリフト 出力電圧×0.5％+15mV MAX（投入1H 後8H）
保持時間 20ｍS MIN（TYP）（定格入出力時、+25℃）
起動時間 100ｍS MAX（TYP）（定格入出力時、+25℃）
付
属
機
能		 過電流保護 垂下特性（自動復帰）
過電圧保護 内蔵（スケルチ方式）
リモート・コントロール （+RC・-RC）端子・オーブンにて出力ON、ショートにて出力OFF
リモート・センシング 100Ｗ・150Ｗのみ
一
般
条
件		 温度
（動作時/非動作時）		 動作時　　　0℃〜+71℃
非動作時　-20℃〜+85℃
（取扱説明 2-10 参照）
相対湿度
（動作時/非動作時）		 30〜80%RH（結露しない事）
絶縁耐圧　1次-2次間
(常温、常湿)　1次-ケース間
2次-ケース間		 AC1500V　1分間感応電流10mA
AC1500V　1分間感応電流10mA
AC 500V　1分間感応電流10mA
絶縁抵抗　1次-2次
(常温、常湿)　ケース各間		 50MΩ MIN（DC500V）
漏洩電流 1.0mA MAX
構
造		 耐振性 全振幅0.5mm　周波数10〜55Hz　1分間サイクルの振動を3方向へ各2時間

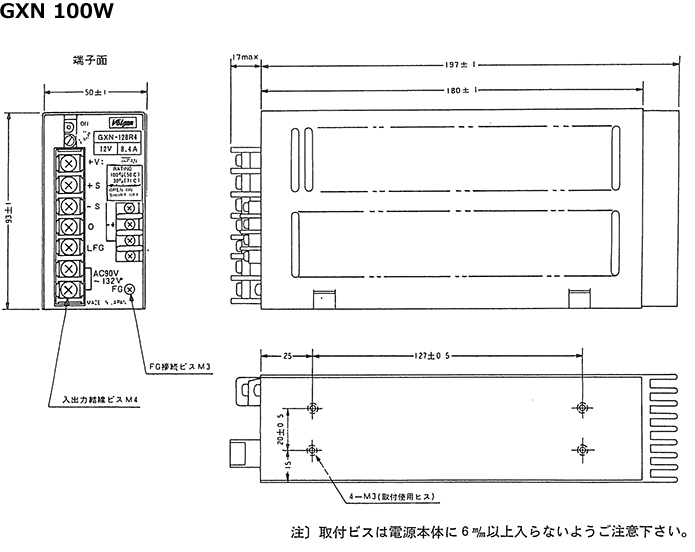

外形寸法図

外形寸法図
外形寸法図
外形寸法図
外形寸法図
